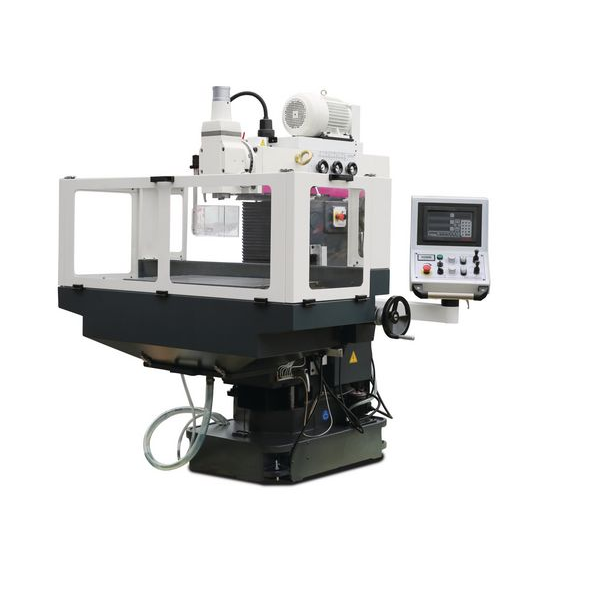

Máy khoan phay OPTImill MZ 4S 3346245
Giá: Liên hệ
Tạm hết hàng
Máy phay OPTImill MZ 4S 3346245
Hệ thống bôi trơn làm mát
Công suất động cơ làm mát 100 W
Kích thước và trọng lượng
Chiều dài 1610 mm
Chiều rộng / chiều sâu 1825 mm
Chiều cao 1885 mm
Trọng lượng 1890 kg
Khả năng Khoan / phay
Kích thước đầu dao phay max 100 mm
Cỡ dao phay max 25 mm
Hiệu suất khoan thép (S235JR) 32 mm
Khả năng khoan thép liên tục (S235JR) 28 mm
Nguồn điện
Công suất động cơ truyền động 3.75 kW
Điện áp 400 V
Số pha 3 Ph
Dòng AC
Tần số chính 50 Hz
Kết nối điện
Tổng công suất yêu cầu 5.4 kW
Hệ thống bôi trơn làm mát
Công suất động cơ làm mát 100 W
Kích thước và trọng lượng
Chiều dài 1610 mm
Chiều rộng / chiều sâu 1825 mm
Chiều cao 1885 mm
Trọng lượng 1890 kg
Khả năng Khoan / phay
Kích thước đầu dao phay max 100 mm
Cỡ dao phay max 25 mm
Hiệu suất khoan thép (S235JR) 32 mm
Khả năng khoan thép liên tục (S235JR) 28 mm
Nguồn điện
Công suất động cơ truyền động 3.75 kW
Điện áp 400 V
Số pha 3 Ph
Dòng AC
Tần số chính 50 Hz
Kết nối điện
Tổng công suất yêu cầu 5.4 kW
Máy phay OPTImill MZ 4S 3346245
Hệ thống bôi trơn làm mát
Công suất động cơ làm mát 100 W
Kích thước và trọng lượng
Chiều dài 1610 mm
Chiều rộng / chiều sâu 1825 mm
Chiều cao 1885 mm
Trọng lượng 1890 kg
Khả năng Khoan / phay
Kích thước đầu dao phay max 100 mm
Cỡ dao phay max 25 mm
Hiệu suất khoan thép (S235JR) 32 mm
Khả năng khoan thép liên tục (S235JR) 28 mm
Tốc độ trục truyền động nhanh
Trục X 50 – 780 min¯¹
Trục Y 50 – 780 min¯¹
trục Z 50 – 780 min¯¹
Tốc độ trục truyền động
Trục X 50 – 450 min¯¹
Trục Y 50 – 450 min¯¹
trục Z 50 – 450 min¯¹
Nguồn điện
Công suất động cơ truyền động 3.75 kW
Điện áp 400 V
Số pha 3 Ph
Dòng AC
Tần số chính 50 Hz
Kết nối điện
Tổng công suất yêu cầu 5.4 kW
Tốc độ ăn dao
Trục X 10 – 600 mm/min
Trục Y 10 – 600 mm/min
trục Z 10 – 600 mm/min
Bàn phay ngang
Chiều dài bàn 900 mm
Chiều rộng bàn 500 mm
Khoảng cách tối thiểu trục chính dọc - bàn phay 40 mm
Khoảng cách tối đa trục chính dọc - bàn phay 440 mm
Kích thước rãnh chữ T 14 mm
Số rãnh chữ T 7
Khoảng cách rãnh chữ T 63 mm
Tải trọng bàn làm việc max 360 kg
Khoảng cách tối thiểu trục chính ngang- bàn phay 130 mm
Khoảng cách tối đa trục chínhngang - bàn phay 390 mm
Bàn phay đứng
chiều dài 1200 mm
chiều rộng 250 mm
Kích thước rãnh chữ T 14 mm
Số rãnh chữ T 3
Khoảng cách rãnh chữ T 63 mm
Động cơ
Chuyển động nhanh trục X 0.75 kW
Chuyển động nhanh trục Y 0.75 kW
Chuyển động nhanh trục Z 0.75 kW
Hành trình
trục X - tay 600 mm
trục Y - tay 480 mm
trục Z - tay 390 mm
Trục X tự động approx. 510 mm
Trục Y tự động approx. 440 mm
Trục Z tự động 345 mm
Trục dọc
Tấm với 185 mm 185 mm
Đầu cặp trục chính dọc ISO 40 DIN 2080
Phạm vi tốc độ 30 – 2550 min¯¹
Số lượng bánh răng 18 Stages
Thanh ren M16 M 16
Ngẫu lực vận hành liên tục động cơ truyền động 1800 Nm
Góc quay đầu dao phay dao phay đầu Z - mặt bàn X ± 90 °
Hành trình ống lót trục chính 120 mm
VPE 1 1
Hệ thống bôi trơn làm mát
Công suất động cơ làm mát 100 W
Kích thước và trọng lượng
Chiều dài 1610 mm
Chiều rộng / chiều sâu 1825 mm
Chiều cao 1885 mm
Trọng lượng 1890 kg
Khả năng Khoan / phay
Kích thước đầu dao phay max 100 mm
Cỡ dao phay max 25 mm
Hiệu suất khoan thép (S235JR) 32 mm
Khả năng khoan thép liên tục (S235JR) 28 mm
Tốc độ trục truyền động nhanh
Trục X 50 – 780 min¯¹
Trục Y 50 – 780 min¯¹
trục Z 50 – 780 min¯¹
Tốc độ trục truyền động
Trục X 50 – 450 min¯¹
Trục Y 50 – 450 min¯¹
trục Z 50 – 450 min¯¹
Nguồn điện
Công suất động cơ truyền động 3.75 kW
Điện áp 400 V
Số pha 3 Ph
Dòng AC
Tần số chính 50 Hz
Kết nối điện
Tổng công suất yêu cầu 5.4 kW
Tốc độ ăn dao
Trục X 10 – 600 mm/min
Trục Y 10 – 600 mm/min
trục Z 10 – 600 mm/min
Bàn phay ngang
Chiều dài bàn 900 mm
Chiều rộng bàn 500 mm
Khoảng cách tối thiểu trục chính dọc - bàn phay 40 mm
Khoảng cách tối đa trục chính dọc - bàn phay 440 mm
Kích thước rãnh chữ T 14 mm
Số rãnh chữ T 7
Khoảng cách rãnh chữ T 63 mm
Tải trọng bàn làm việc max 360 kg
Khoảng cách tối thiểu trục chính ngang- bàn phay 130 mm
Khoảng cách tối đa trục chínhngang - bàn phay 390 mm
Bàn phay đứng
chiều dài 1200 mm
chiều rộng 250 mm
Kích thước rãnh chữ T 14 mm
Số rãnh chữ T 3
Khoảng cách rãnh chữ T 63 mm
Động cơ
Chuyển động nhanh trục X 0.75 kW
Chuyển động nhanh trục Y 0.75 kW
Chuyển động nhanh trục Z 0.75 kW
Hành trình
trục X - tay 600 mm
trục Y - tay 480 mm
trục Z - tay 390 mm
Trục X tự động approx. 510 mm
Trục Y tự động approx. 440 mm
Trục Z tự động 345 mm
Trục dọc
Tấm với 185 mm 185 mm
Đầu cặp trục chính dọc ISO 40 DIN 2080
Phạm vi tốc độ 30 – 2550 min¯¹
Số lượng bánh răng 18 Stages
Thanh ren M16 M 16
Ngẫu lực vận hành liên tục động cơ truyền động 1800 Nm
Góc quay đầu dao phay dao phay đầu Z - mặt bàn X ± 90 °
Hành trình ống lót trục chính 120 mm
VPE 1 1
Thông số sản phẩm
Công suất vào | 5.4 kw |
Điện áp | 400 V |
Tần số | 50 hz |
Pha | 3 pha |
Khả năng khoan thép | 28 mm |
Tốc độ ăn dao trục X | Từ 10 đến 600 mm/ph |
Tải trọng max | 360 kg |
Đường kính trục lưỡi bào/phay | 25 mm |
Kết nối trục | ISO 40 DIN 2080 |
Đường kính dụng cụ phay max | 100 mm |
Công suất ra | 3.75 kw |
Tốc độ quay | Từ 30 đến 2550 v/p |
Chiều dài | 1200 mm |
Chiều cao | 1885 mm |
Khối Lượng | 1890 kg |
Công suất động cơ làm mát | 100 w |
Chiều rộng / chiều sâu | 1825 mm |
Tầm với | 185 mm |
Chiều dài bàn phay ngang | 900 mm |
Chiều rộng bàn phay ngang | 500 mm |
Hành trình trục X - tay | 600 mm |
Hành trình trục Y - tay | 480 mm |
Hành trình trục Z - tay | 390 mm |
Hành trình trục X - tự động | 510 mm |
Hành trình ống lót trục chính | 120 mm |
Khoảng cách tối thiểu trục chính dọc - bàn phay | 40 mm |
Khoảng cách tối đa trục chính dọc - bàn phay | 440 mm |
Hành trình trục Z - tự động | 345 mm |
Khoảng cách rãnh chữ T | 63 mm |
Số rãnh T (bàn) | 3 |
Chuyển động dao trục X | Từ 50 đến 450 v/p |
Chuyển động dao trục Y | Từ 50 đến 450 v/p |
Chuyển động dao trục Z | Từ 50 đến 450 v/p |
