Hình ảnh chỉ có giá trị minh họa, có thể khác sản phẩm thực tế.

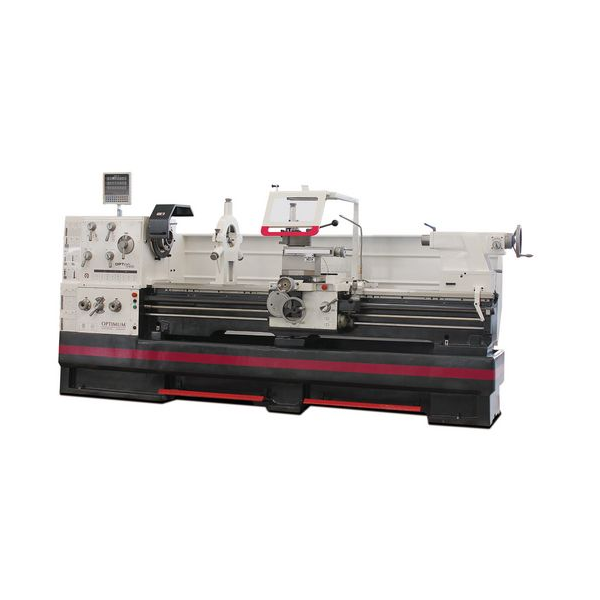

Máy tiện OPTIturn TH 8020D 3462230

Name: Máy tiện OPTIturn TH 8020D 3462230
Brand: OPTIMUM
SKU: 28737
Availability: OutOfStock

Nhãn hiệu: OPTIMUM Xuất xứ: China Hãy là người đầu tiên đánh giá.

Giá: Liên hệ

Tạm hết hàng

Thân máy:
Đường dẫn trục Z cứng và được mài
Độ đồng tâm của mũi trục đảm bảo tốt hơn 0,015 mm
Đầu kẹp trục chính Camlock DIN ISO 702-2 No. 8
Nắp che ốc vít chính
Đường trượt được gia công chính xác
Tất cả các đường dẫn có thể điều chỉnh bằng ke chêm
Đảo chiều trái/phải trên đế trượt được chuyển đổi thông qua trục chính
Hệ thống điện tử an toàn hai kênh
Giá đỡ phía trên:
Phạm vi điều chỉnh giá đỡ phía trên ± 90°
Hệ thống bánh răng:
Bánh răng cứng và mài, chạy êm trên 2 ổ đỡ con lăn côn chính xác có thể điều chỉnh
Cần gạt có mức lựa chọn rõ ràng để chuyển đổi tốc độ dao
Thiết kế kín của hộp số dao tốc độ cao
Bánh răng và trục được tôi và mài, chạy trong bể dầu với ổ đỡ chính xác
Tay quay:
Tay quay tách rời và được kiểm tra theo tiêu chuẩn EN 23125
Tay quay an toàn với chức năng ngắt trên trục X
Tay quay với thang chia mịn có thể điều chỉnh 0,04 / 0.02 mm
An toàn:
Công tắc giới hạn an toàn với tiếp điểm mở dương (positive)
Công tắc với tính toán tuổi thọ, được kiểm tra theo tiêu chuẩn EN ISO 13849
Hệ thống bôi trơn:
Bôi trơn trung tâm trên đế trượt
Các công tắc:
Công tắc dừng khẩn cấp, công tắc bảo vệ động cơ, công tắc chính có thể khóa
Đèn:
Đèn LED chiếu sáng máy
Quản lý dây dẫn:
Ống xích cho việc đi dây cáp và ống dẫn
Thiết bị dừng khẩn cấp điều khiển bằng chân
Hệ thống làm mát:
Thiết bị làm mát với thùng chứa nước làm mát riêng biệt có chỉ báo mực nước và bộ tách dầu; dễ dàng xả và làm sạch hoàn toàn theo tiêu chuẩn DIN
Phanh hãm:
Phanh động cơ điện với dừng khẩn cấp nhanh - dừng nhanh chóng mà không bị trôi quán tính trong quá trình hoạt động bình thường
Hệ thống điện:
Hệ thống điện sử dụng các linh kiện của Siemens
Đầu kẹp dao nhanh:
Đầu kẹp dao nhanh SWH 9-D
Đầu kẹp dao:
1 Đầu kẹp dao 41 x 180 loại D cho mũi đục vuông 32 mm

Hệ thống bôi trơn nguội (Cooling lubricant system)
Lưu lượng bơm làm mát (Coolant pump output) 150 W
Kích thước tổng thể (Dimensions and weights)
Khả năng chịu tải (Load bearing capacity) 1,4 t/m
Chiều dài (Length approx.) 4287 mm
Chiều rộng/Chiều sâu (Width/depth approx.) 1525 mm
Chiều cao (Height approx.) 1925 mm
Trọng lượng (Weight approx.) 3455 kg
Kết nối điện:
Tổng công suất định mức (Total rated value) 12 kW
Thông số điện (Electrical Data)
Công suất động cơ chính (Drive motor output) 11 kW
Điện áp nguồn (Supply voltage) 400 V
Tần số dòng điện (Mains frequency) 50 Hz
Tốc độ hành trình nhanh (Fast motion speed)
Chức năng hành trình nhanh (Rapid motion) 3800 mm/min
Giải thích về chức năng hành trình nhanh (Explanations about rapid motion) max. 5 min (30 min. break)
Bàn dao:
Phạm vi di chuyển dọc bàn dao (Longitudinal feed range) 0,044 – 1,48 mm/rev
Số cấp dao dọc (Number of longitudinal feeds) 25
Phạm vi di chuyển ngang bàn dao (Flat feed range) 0,022 – 0,74 mm/rev
Số cấp dao ngang (Number of flat feeds) 25
Bước ren:
Bước ren hệ mét (Metric pitch) 0,45 – 120 mm/rev
Số bước ren hệ mét (Number of metric pitches) 54
Bước ren hệ inch (Imperial pitch) 80 – 7/16 Gg/1"
Số bước ren hệ inch (Number of imperial pitches) 60
Bước ren theo module (Diametrical pitch) 7/8 – 160
Số bước ren theo module (Number of modular thread pitches) 42
Bước ren theo module (Modular thread pitch) 0,25 – 60 mm/rev
Số Bước ren theo module (Number of Modular thread pitch) 46
Phạm vi tốc độ:
Số cấp tốc độ (Number of gears) 16
Dải tốc độ trục chính (Speed range) 25 – 1600 min¯¹
Trục chính (Spindle):
Loại đầu kẹp trục chính (Spindle chuck) Camlock DIN ISO 702-2 No. 8
Đường kính lỗ trục chính/đường kính thanh đi qua (Spindle bore/rod passage diameter) 105 mm
Chiều cao kẹp dao tối đa (Tool holder max. chuck height) 32 mm
Loại côn trục chính (Spindle cone) Ø 113 (cone 1:20) mm
Ê tô sau (Tailstock):
Loại đầu kẹp ê tô sau (Chuck) MK 5
Hành trình ngòi ê tô sau (Quill stroke) 235 mm
Đường kính ngòi ê tô sau (Quill diameter) 90 mm
Hành trình di chuyển:
Hành trình của giá đỡ phía trên (Travel upper slide) 230 mm
Hành trình của giá đỡ ngang (Travel cross slide) 368 mm
Hành trình của đế xe dao (Travel carriage saddle) 1965 mm
Khu vực gia công:
Chiều cao tối đa (Max. height) 400 mm
Chiều rộng tối đa (Max. width) 2050 mm
Đường kính tiện tối đa trên giường máy (Swing diameter above machine bed) 800 mm
Đường kính tiện tối đa qua cầu máy(Swing diameter in bed bridge) 1035 mm
Đường kính tiện tối đa qua băng máy (Swing diameter above planing slide) 570 mm
Chiều dài tiện tối qua trên cầu máy (Turning length in bed bridge) 250 mm
Chiều rộng thân máy (Bed width) 400 mm

Thông số sản phẩm

Điện áp	400 V
Tần số	50 hz
Pha	3 pha
Khối Lượng	3455 kg
Chiều dài	4287 mm
Tốc độ quay	Từ 25 đến 1600 v/p
Chiều cao tâm	400 mm
Chiều cao ụ gắn dao	32 mm
Côn trục chính	7
Côn ụ động	5
Công suất động cơ	11 kw
Khoảng cách chống tâm	2050 mm
Lượng chạy dao dọc	Từ 0.044 đến 1.48 mm/rev Từ 0.044 đến 1.48 mm/rev
Lượng chạy dao ngang	Từ 0.022 đến 0.74 mm/rev Từ 0.022 đến 0.74 mm/rev
Ren hệ inch	Từ 80 đến 7/16 G Từ 80 đến 7/16 G
Ren hệ mét	Từ 0.45 đến 120 mm
Chiều dài tiện qua cầu giường máy	250 mm
Đường kính tiện qua cầu giường	1035 mm
