Hình ảnh chỉ có giá trị minh họa, có thể khác sản phẩm thực tế.

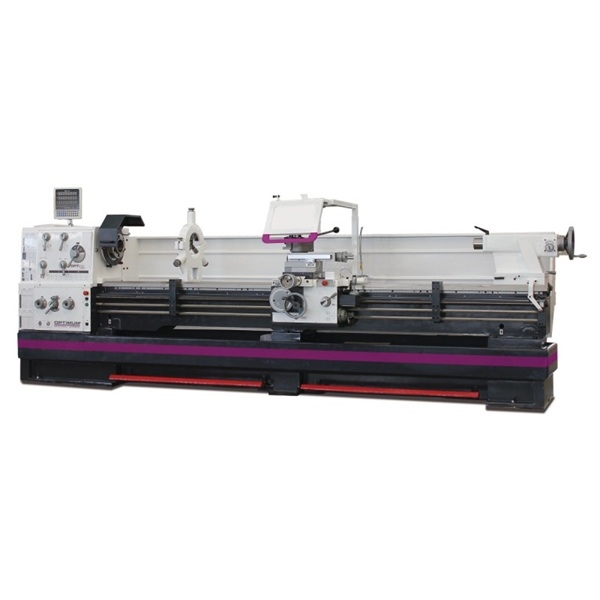

Máy tiện OPTIturn TH8030D 3462240

Name: Máy tiện OPTIturn TH8030D 3462240
Brand: OPTIMUM
SKU: 29237
Availability: OutOfStock

Nhãn hiệu: OPTIMUM Xuất xứ: China Hãy là người đầu tiên đánh giá.

Giá: Liên hệ

Tạm hết hàng

Băng trượt trục Z được tôi cứng và mài bóng.

Độ đồng tâm của mũi trục chính được đảm bảo tốt hơn 0.015 mm.

Mâm cặp trục chính Camlock DIN ISO 702-2 No. 8.

Che chắn trục vít me.

Bàn trượt được gia công chính xác.

Tất cả các ray dẫn hướng có thể điều chỉnh bằng thanh nêm.

Chức năng quay trái/phải trên bàn trượt băng máy có thể chuyển đổi thông qua trục chuyển đổi.

Hệ thống điện tử an toàn hai kênh.

Phạm vi điều chỉnh bàn trượt trên ± 90°.

Các bánh răng hoạt động êm ái, được tôi cứng và mài bóng, gắn trên 2 ổ bi côn chính xác có thể điều chỉnh được.

Cần chọn được sắp xếp rõ ràng để chuyển đổi tốc độ cấp liệu.

Hộp số cấp liệu tốc độ cao được thiết kế kín.

Bánh răng và trục được tôi cứng và mài bóng, chạy trong bể dầu trên các ổ đỡ chính xác.

Tay quay được tách rời và kiểm tra theo tiêu chuẩn EN 23125.

Tay quay an toàn với chức năng ngắt kết nối ở trục X.

Tay quay với vạch chia tinh chỉnh có thể điều chỉnh 0.04 / 0.02 mm.

Công tắc giới hạn an toàn với tiếp điểm mở cưỡng bức.

Công tắc với tính toán vòng đời, được kiểm tra theo tiêu chuẩn EN ISO 13849.

Hệ thống bôi trơn trung tâm trong băng trượt.

Nút dừng khẩn cấp, công tắc bảo vệ động cơ, công tắc chính có thể khóa.

Đèn máy LED.

Xích dẫn cáp để dẫn cáp và ống mềm nhẹ nhàng.

Thiết bị dừng khẩn cấp điều khiển bằng chân.

Thiết bị làm mát với bồn chứa nước làm mát riêng biệt có chỉ báo mức và bộ tách dầu; dễ dàng và làm sạch hoàn toàn theo tiêu chuẩn DIN.

Phanh động cơ điện với dừng khẩn cấp nhanh – dừng nhanh không vượt quá trong quá trình vận hành bình thường.

Hệ thống điện với các thành phần của Siemens.

Dao tiện thay nhanh SWH 9-D.

1 đế dao 41 x 180 loại D dùng cho dao tiện vuông 32 mm.

Hệ thống làm mát bôi trơn
Công suất bơm nước làm mát: 150 W
Kích thước và trọng lượng
Khả năng chịu tải: 1,4 tấn/m
Chiều dài xấp xỉ: 5287 mm
Chiều rộng/chiều sâu xấp xỉ: 1525 mm
Chiều cao xấp xỉ: 1925 mm
Trọng lượng xấp xỉ: 3820 kg
Thông số điện
Công suất động cơ truyền động: 11 kW
Tổng công suất định mức: 12 kW
Điện áp nguồn cung cấp: 400 V
Tần số nguồn: 50 Hz
Tốc độ di chuyển nhanh
Di chuyển nhanh: 3800 mm/phút
Giải thích về di chuyển nhanh: tối đa 5 phút (nghỉ 30 phút)
Bước tiến
Phạm vi bước tiến dọc: 0,044 – 1,48 mm/vòng
Số lượng bước tiến dọc: 25
Phạm vi bước tiến ngang: 0,022 – 0,74 mm/vòng
Số lượng bước tiến ngang: 25
Bước ren
Bước ren hệ mét: 0,45 – 120 mm/vòng
Số lượng bước ren hệ mét: 54
Bước ren hệ inch: 80 – 7/16 Gg/1"
Số lượng bước ren hệ inch: 60
Bước ren đường kính: 7/8 – 160
Số lượng bước ren đường kính: 42
Bước ren mo-đun: 0,25 – 60 mm/vòng
Số lượng bước ren mo-đun: 46
Phạm vi tốc độ
Số cấp số: 16
Phạm vi tốc độ: 25 – 1600 vòng/phút
Trục chính
Mâm cặp trục chính: Camlock DIN ISO 702-2 No. 8
Đường kính lỗ trục chính/ống lót: 105 mm
Chiều cao mâm cặp tối đa của dụng cụ: 32 mm
Côn trục chính: Ø 113 (côn 1:20) mm
Trục sau
Mâm cặp: MK 5
Hành trình nòng: 235 mm
Đường kính nòng: 90 mm
Hành trình di chuyển
Hành trình bàn trượt trên: 230 mm
Hành trình bàn trượt ngang: 368 mm
Hành trình bàn trượt xe dao: 2900 mm
Khu vực làm việc
Chiều cao tâm: 400 mm
Chiều rộng chống tâm: 3050 mm
Đường kính quay trên băng máy: 800 mm
Đường kính quay ở cầu băng: 1035 mm
Đường kính quay trên bàn trượt bào: 570 mm
Chiều dài tiện ở cầu băng: 250 mm
Chiều rộng băng máy: 400 mm

Phạm vi giao hàng

Giá đỡ cố định max: Ø 150 mm

Giá đỡ di động max: Ø 130 mm

Đèn chiếu sáng máy

Ống lót giảm tâm MK 5 / MK 7

Mũi chống tâm cố định MK 5

Mũi chống tâm cố định MK 5, hợp kim

Dao tiện thay nhanh 9-D

Đế dao 41 x 180 loại D dùng cho dao tiện vuông

Cữ chặn vị trí có điều chỉnh tinh

Bộ bánh răng thay thế

Dầu chất lượng cao kèm theo

Dụng cụ vận hành

Thông số sản phẩm

Điện áp	400 V
Tần số	50 hz
Pha	3 pha
Khối Lượng	3820 kg
Chiều dài	5287 mm
Tốc độ quay	Từ 25 đến 1600 v/p
Chiều cao tâm	400 mm
Chiều cao ụ gắn dao	32 mm
Côn trục chính	7
Côn ụ động	5
Công suất động cơ	11 kw
Hành trình bàn trượt trên	230 mm
Khoảng cách chống tâm	3050 mm
Lượng chạy dao dọc	Từ 0.044 đến 1.48 mm/rev Từ 0.044 đến 1.48 mm/rev
Lượng chạy dao ngang	Từ 0.022 đến 0.74 mm/rev Từ 0.022 đến 0.74 mm/rev
Ren hệ inch	Từ 80 đến 7/16 G Từ 80 đến 7/16 G
Ren hệ mét	Từ 0.45 đến 120 mm
Chiều dài tiện qua cầu giường máy	250 mm
Đường kính tiện qua cầu giường	1035 mm
Hành trình bàn ngang	368 mm
