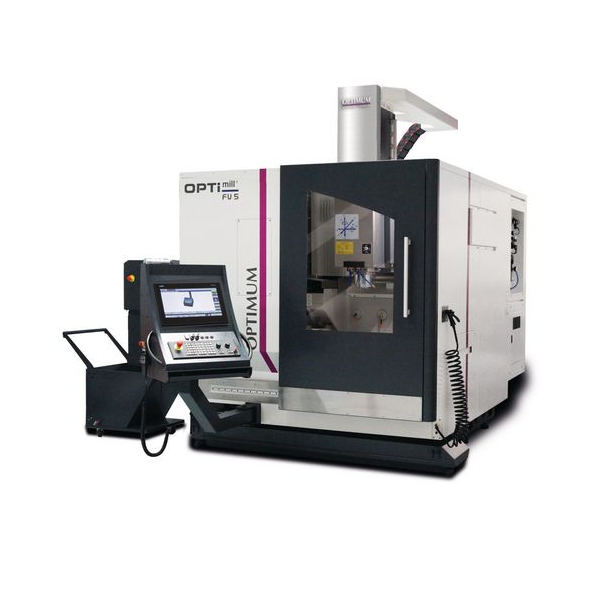

Máy phay CNC OPTImill FU 5 600 HSC 15 3511382

Name: Máy phay CNC OPTImill FU 5 600 HSC 15 3511382
Brand: OPTIMUM
SKU: 27366
Availability: OutOfStock

Nhãn hiệu: OPTIMUM Xuất xứ: Taiwan Hãy là người đầu tiên đánh giá.

Giá: Liên hệ

Tạm hết hàng

Kích thước và khối lượng
Chiều dài 3015 mm
Chiều rộng / chiều sâu 4440 mm
Chiều cao 3000 mm
Khối lượng 9150 kg
Dữ liệu điện
Điện áp 400 V/ Pha 3 Ph
Kết nối điện
Công suất vào 70 kVA
Hành trình
Hành trình trục X - tự động 600 mm
Hành trình trục Y - tự động 600 mm
Hành trình trục Z - tự động 500 mm

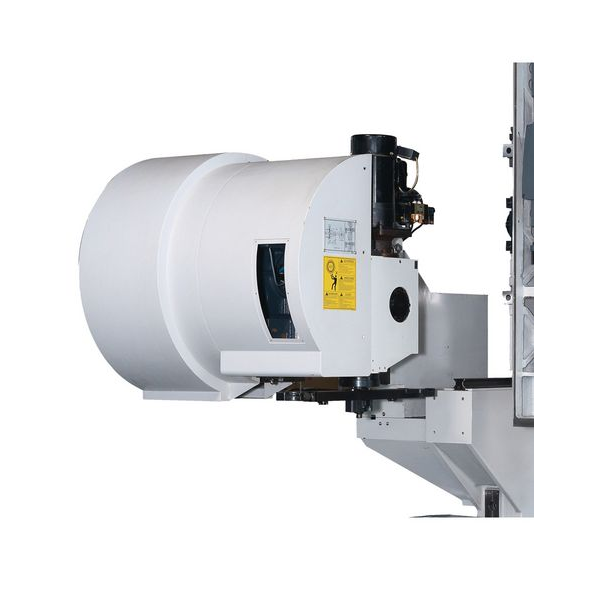

Đầu rơvonve
Số lượng khe công cụ 32 Tools
Số lượng kho dụng cụ 120 mm
Đường kính max dụng cụ 78 mm
Chiều dài max dụng cụ 300 mm
Khối lượng max dựng cụ 7 kg
Thời gian thay dụng cụ 1.51 s

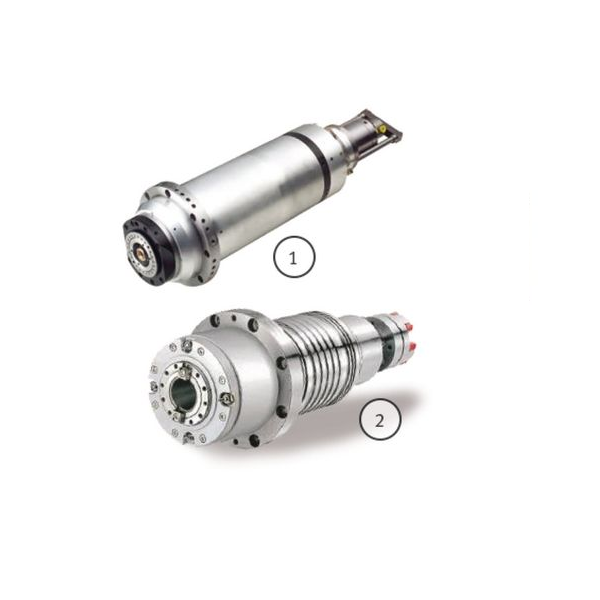

Trục dọc
Kết nối trục SK 40 DIN 69871
Tốc độ quay 15000 min¯¹
Công suất vận hành liên tục động cơ truyền động S1 25 kW
Công suất vận hành động cơ truyền động S6-30% 40 kW

Hệ thống bôi trơn làm mát
Thể tích bồn chứa 380 l
Thể tích bồn chứa ngoài CTS 165 l
Kích thước và khối lượng
Chiều dài 3015 mm
Chiều rộng / chiều sâu 4440 mm
Chiều cao 3000 mm
Khối lượng 9150 kg
Dữ liệu điện
Điện áp 400 V
Pha 3 Ph
Dòng điện AC
Tần số 50 Hz
Kết nối điện
Công suất vào 70 kVA
Tốc độ di chuyển nhanh
Tốc độ di chuyển nhanh trục X 36000 mm/min
Tốc độ di chuyển nhanh trục Y 36000 mm/min
Tốc độ di chuyển nhanh trục Z 36000 mm/min
Tốc độ ăn dao
Gia tốc trục X, Y, Z 7 m/s²
Bàn phay ngang
Cỡ rãnh T (bàn) 14 mm
Số rãnh T (bàn) 7
Khoảng cách rãnh chữ T 75 mm
Tải trọng max 600 kg
Kết nối khí nén
Áp lực vận hành 6 bar
Độ chính xác
Độ chính xác lặp lại ± 0.004 mm
Độ chính xác định vị ± 0.008 mm
Bơm
Động cơ bơm đẩy phoi 0.85 kW
Lưu lượng bơm đẩy phoi 150 l/min
Động cơ bơm đẩy phoi trái/phải 1.08 kW
Lưu lượng bơm đẩy phoi trái/phải 150 l/min
Bơm làm sạch 0.53 kW
Lưu lượng bơm làm sạch 58 l/min

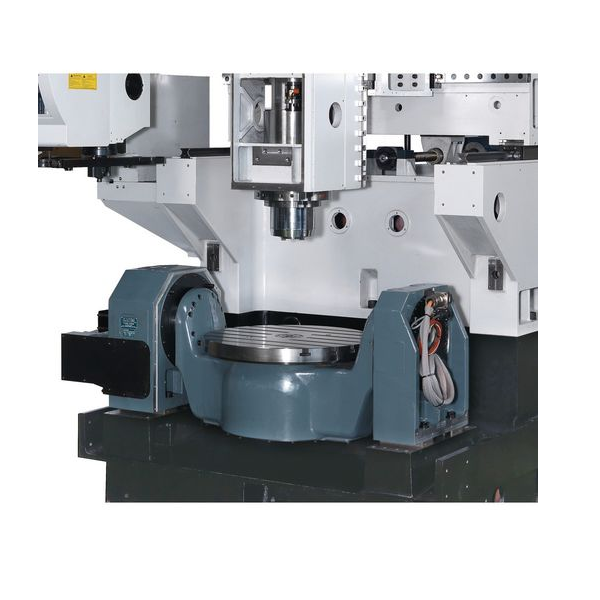

Trục bàn xoay
Góc nghiêng bàn xoay ± 120 °
Góc xoay trục bàn xoay 360 °
Đường kính bàn xoay 600 mm
Tốc độ max trục A 16.6 min¯¹
Tốc độ max trục X 90 min¯¹
Góc nghiêng và góc xoay bàn
Ngẫu lực kẹp thủy lực trục C góc nghiêng (ở áp lực thủy lực 50 bar) 1200 Nm
Ngẫu lực kẹp thủy lực trục A góc nghiêng (ở áp lực thủy lực 50 bar) 2900 Nm
Ngẫu lực cho phép tối đa (S1) 393 Nm
Ngẫu lực cho phép tối đa (S6) 707 Nm
Hành trình
Hành trình trục X - tự động 600 mm
Hành trình trục Y - tự động 600 mm
Hành trình trục Z - tự động 500 mm
Đầu rơvonve
Số lượng khe công cụ 32 Tools
Số lượng kho dụng cụ 120 mm
Đường kính max dụng cụ 78 mm
Chiều dài max dụng cụ 300 mm
Khối lượng max dựng cụ 7 kg
Thời gian thay dụng cụ 1.51 s
Trục dọc
Kết nối trục SK 40 DIN 69871
Tốc độ quay 15000 min¯¹
Công suất vận hành liên tục động cơ truyền động S1 25 kW
Công suất vận hành động cơ truyền động S6-30% 40 kW
Ngẫu lực vận hành liên tục động cơ truyền động 105 Nm
Ngẫu lực vận hành động cơ truyền động S6-30% 261 Nm

Thông số sản phẩm

Công suất vào	70 KVA
Điện áp	400 V
Tần số	50 hz
Pha	3 pha
Khối Lượng	9150 kg
Đường kính dụng cụ phay max	78 mm
Độ chính xác lặp lại	± 0.004 mm
Độ chính xác định vị	± 0.008 mm
Số lượng khe công cụ đầu rơvônve	32 Tools
Đường kính max dụng cụ các khe liền kề đầu rơvônve	120 mm
Chuyển động nhanh trục X	36000 mm/ph
Chuyển động nhanh trục Y	36000 mm/ph
Chuyển động nhanh trục Z	36000 mm/ph
Hành trình trục X - tự động	600 mm
Hành trình trục Y - tự động	600 mm
Hành trình trục Z - tự động	500 mm
Ngẫu lực vận hành liên tục động cơ truyền động	70 Nm
Khoảng cách rãnh chữ T	75 mm
Cỡ rãnh T (bàn)	14 mm
Số rãnh T (bàn)	7
Kết nối trục	SK 40 DIN
Tốc độ quay	15000 v/p
Công suất vận hành liên tục S1 động cơ trục dao X	25 kw
Tải trọng max	600 kg
Chiều dài	3015 mm
Chiều rộng / chiều sâu	4440 mm
Chiều cao	3000 mm
Chiều dài max dụng cụ	300 mm
Thời gian thay dụng cụ	1.51 giây (sec)
Khối lượng max dụng cụ	7 kg
