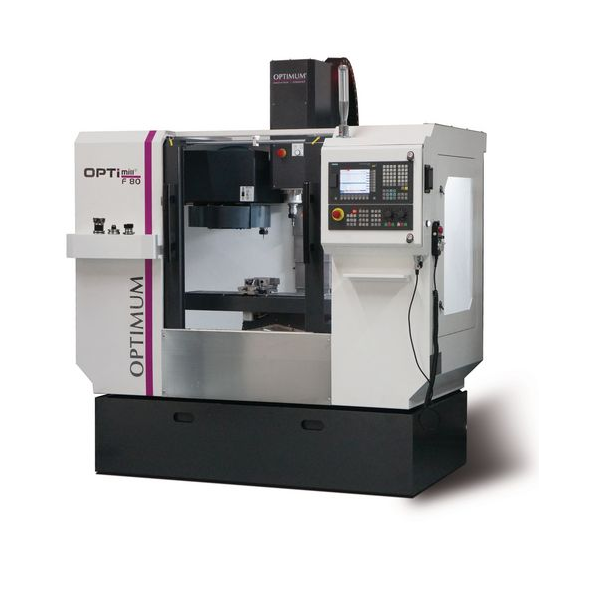

Hình ảnh chỉ có giá trị minh họa, có thể khác sản phẩm thực tế.
Máy phay CNC OPTImill F 80 Sinumerik 808D Advanced 3501085
Giá: Liên hệ
Tạm hết hàng
Hệ thống bôi trơn làm mát
Công suất động cơ làm mát 650 W
Thể tích bồn chứa 70 l
Kích thước và trọng lượng
Chiều dài 1925 mm
Chiều rộng / chiều sâu 1655 mm
Chiều cao 2070 mm
Khối Lượng 1900 kg
Khả năng Khoan / phay
Đường kính dụng cụ phay max 60 mm
Đường kính trục lưỡi bào/phay 25 mm
Dữ liệu điện
Điện áp 400 V
Tần số 50 Hz
Công suất động cơ làm mát 650 W
Thể tích bồn chứa 70 l
Kích thước và trọng lượng
Chiều dài 1925 mm
Chiều rộng / chiều sâu 1655 mm
Chiều cao 2070 mm
Khối Lượng 1900 kg
Khả năng Khoan / phay
Đường kính dụng cụ phay max 60 mm
Đường kính trục lưỡi bào/phay 25 mm
Dữ liệu điện
Điện áp 400 V
Tần số 50 Hz
Hệ thống bôi trơn làm mát
Công suất động cơ làm mát 650 W
Thể tích bồn chứa 70 l
Kích thước và trọng lượng
Chiều dài 1925 mm
Chiều rộng / chiều sâu 1655 mm
Chiều cao 2070 mm
Khối Lượng 1900 kg
Khả năng Khoan / phay
Đường kính dụng cụ phay max 60 mm
Đường kính trục lưỡi bào/phay 25 mm
Dữ liệu điện
Điện áp 400 V
Tần số 50 Hz
Kết nối điện
Công suất vào 12 kVA
Tốc độ di chuyển nhanh
Chuyển động nhanh trục X 10000 mm/min
Chuyển động nhanh trục Y 10000 mm/min
Chuyển động nhanh trục Z 10000 mm/min
Ngẫu lực động cơ trục dao
Ngẫu lực vận hành liên tục S1 động cơ dao trục X 3.5 Nm
Ngẫu lực vận hành liên tục S1 động cơ dao trục Y 6 Nm
Ngẫu lực vận hành liên tục S1 động cơ dao trục Z 6 Nm
Bàn phay ngang
Chiều dài bàn 800 mm
Chiều rộng bàn 260 mm
Khoảng cách tối thiểu trục chính dọc - bàn phay 75 mm
Khoảng cách tối đa trục chính dọc - bàn phay 475 mm
Cỡ rãnh T (bàn) 16 mm
Số rãnh T (bàn) 5
Khoảng cách rãnh chữ T 50 mm
Tải trọng max 150 kg
Kết nối khí nén
Áp lực vận hành 7 bar
Độ chính xác
Độ chính xác lặp lại ± 0,008 mm
Độ chính xác định vị ± 0.01 mm
Hành trình
Hành trình trục X - tự động 400 mm
Hành trình trục Y - tự động 225 mm
Hành trình trục Z - tự động 375 mm
Đầu rơvonve
Thiết kế tay kép carousel
Số lượng khe công cụ đầu rơvônve 10 Tools
Đường kính dụng cụ phay max 60 mm
Chiều dài max dụng cụ 200 mm
Khối lượng max dụng cụ 6 kg
Thời gian thay dụng cụ 7 s
Trục dọc
Kết nối trục BT 30
Tốc độ quay 50 – 10000 min¯¹
Lưu ý tốc độ max trục chính ở chế độ vận hành liên tục phải giảm khoảng 20% Please note that the maximum spindle speed in continuous operation must be reduced by approx. 20
Công suất vận hành liên tục S1 động cơ trục dao X 3.7 kW
Công suất vận hành động cơ truyền động S6-30% 5.5 kW
Ngẫu lực vận hành liên tục động cơ truyền động 24 Nm
Ngẫu lực vận hành động cơ truyền động S6-30% 35 Nm
Công suất động cơ làm mát 650 W
Thể tích bồn chứa 70 l
Kích thước và trọng lượng
Chiều dài 1925 mm
Chiều rộng / chiều sâu 1655 mm
Chiều cao 2070 mm
Khối Lượng 1900 kg
Khả năng Khoan / phay
Đường kính dụng cụ phay max 60 mm
Đường kính trục lưỡi bào/phay 25 mm
Dữ liệu điện
Điện áp 400 V
Tần số 50 Hz
Kết nối điện
Công suất vào 12 kVA
Tốc độ di chuyển nhanh
Chuyển động nhanh trục X 10000 mm/min
Chuyển động nhanh trục Y 10000 mm/min
Chuyển động nhanh trục Z 10000 mm/min
Ngẫu lực động cơ trục dao
Ngẫu lực vận hành liên tục S1 động cơ dao trục X 3.5 Nm
Ngẫu lực vận hành liên tục S1 động cơ dao trục Y 6 Nm
Ngẫu lực vận hành liên tục S1 động cơ dao trục Z 6 Nm
Bàn phay ngang
Chiều dài bàn 800 mm
Chiều rộng bàn 260 mm
Khoảng cách tối thiểu trục chính dọc - bàn phay 75 mm
Khoảng cách tối đa trục chính dọc - bàn phay 475 mm
Cỡ rãnh T (bàn) 16 mm
Số rãnh T (bàn) 5
Khoảng cách rãnh chữ T 50 mm
Tải trọng max 150 kg
Kết nối khí nén
Áp lực vận hành 7 bar
Độ chính xác
Độ chính xác lặp lại ± 0,008 mm
Độ chính xác định vị ± 0.01 mm
Hành trình
Hành trình trục X - tự động 400 mm
Hành trình trục Y - tự động 225 mm
Hành trình trục Z - tự động 375 mm
Đầu rơvonve
Thiết kế tay kép carousel
Số lượng khe công cụ đầu rơvônve 10 Tools
Đường kính dụng cụ phay max 60 mm
Chiều dài max dụng cụ 200 mm
Khối lượng max dụng cụ 6 kg
Thời gian thay dụng cụ 7 s
Trục dọc
Kết nối trục BT 30
Tốc độ quay 50 – 10000 min¯¹
Lưu ý tốc độ max trục chính ở chế độ vận hành liên tục phải giảm khoảng 20% Please note that the maximum spindle speed in continuous operation must be reduced by approx. 20
Công suất vận hành liên tục S1 động cơ trục dao X 3.7 kW
Công suất vận hành động cơ truyền động S6-30% 5.5 kW
Ngẫu lực vận hành liên tục động cơ truyền động 24 Nm
Ngẫu lực vận hành động cơ truyền động S6-30% 35 Nm
Thông số sản phẩm
| Công suất vào | 12 KVA |
| Điện áp | 400 V |
| Tần số | 50 hz |
| Khối Lượng | 1900 kg |
| Đường kính dụng cụ phay max | 60 mm |
| Dụng cụ gắn dao có thể thay đổi (đầu rơvonve) | 0 |
| Độ chính xác lặp lại | ± 0,008 mm |
| Độ chính xác định vị | ± 0.01 mm |
| Số lượng khe công cụ đầu rơvônve | 10 |
| Đường kính trục lưỡi bào/phay | 25 mm |
| Chuyển động nhanh trục X | 10000 mm/ph |
| Chuyển động nhanh trục Y | 10000 mm/ph |
| Chuyển động nhanh trục Z | 10000 mm/ph |
| Công suất động cơ làm mát | 650 w |
| Hành trình trục X - tự động | 400 mm |
| Khoảng cách tối thiểu trục chính dọc - bàn phay | 75 mm |
| Khoảng cách tối đa trục chính dọc - bàn phay | 475 mm |
| Hành trình trục Y - tự động | 225 mm |
| Hành trình trục Z - tự động | 375 mm |
| Ngẫu lực vận hành liên tục động cơ truyền động | 24 Nm |
| Khoảng cách rãnh chữ T | 50 mm |
| Cỡ rãnh T (bàn) | 16 mm |
| Số rãnh T (bàn) | 5 |
| Kết nối trục | BT 30 |
| Tốc độ quay | Từ 50 đến 10000 v/p |
| Công suất vận hành liên tục S1 động cơ trục dao X | 3.7 kw |
| Tải trọng max | 150 kg |
| Chiều dài | 1925 mm |
| Chiều rộng / chiều sâu | 1655 mm |
| Chiều cao | 2070 mm |
| Chiều dài max dụng cụ | 200 mm |
| Thời gian thay dụng cụ | 7 giây (sec) |
| Khối lượng max dụng cụ | 6 kg |
| Chiều rộng bàn | 260 mm |
| Chiều dài bàn | 800 mm |
| Thể tích thùng chứa/thùng khuấy | 70 l |
| Áp lực vận hành max | 7 bar |
