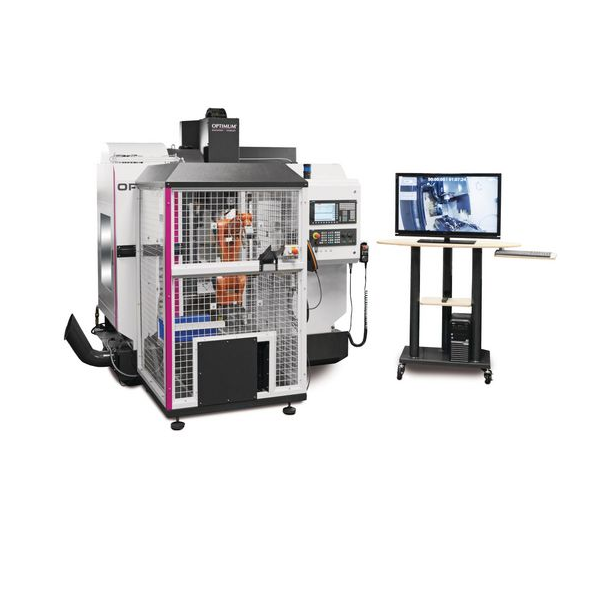

Bộ máy phay CNC cho đào tạo OPTImill F150 HSC CNC 3519010
Giá: Liên hệ
Tạm hết hàng
Gói hoàn chỉnh để huấn luyện dùng - bộ máy phay CNC cao cấp OPTImill F 150 với bộ điều khiển Siemens Sinumerik 828D, bao gồm công nghệ kẹp Schunk, Mediabloc CFC và lồng an toàn KCR ổn định
Phạm vi giao hàng
- 3511212 Máy phay CNC cao cấp F150 HSC Sinumerik 828D 10 000 rpm và 24 bộ thay đổi công cụ
- 3582108 TC52IR và hệ thống đo tốc độ hồng ngoại ZX
- 0401320 TANDEM Base Plate ABP-h 160
- 0405300 KSP plus-160 IN TANDEM
- 0402292 TBA-G 160: Bộ đỡ
- Bàn đa phương tiện
- LCD TV 127 cm (50 inch)
- Kết nối HDMI
- Camera chống nước
- Housing including holder
- Máy tính để bàn
- Hộp dụng cụ lắp đặt Siemens Toolbox CD
- Bàn phím và chuột
Phạm vi giao hàng
- 3511212 Máy phay CNC cao cấp F150 HSC Sinumerik 828D 10 000 rpm và 24 bộ thay đổi công cụ
- 3582108 TC52IR và hệ thống đo tốc độ hồng ngoại ZX
- 0401320 TANDEM Base Plate ABP-h 160
- 0405300 KSP plus-160 IN TANDEM
- 0402292 TBA-G 160: Bộ đỡ
- Bàn đa phương tiện
- LCD TV 127 cm (50 inch)
- Kết nối HDMI
- Camera chống nước
- Housing including holder
- Máy tính để bàn
- Hộp dụng cụ lắp đặt Siemens Toolbox CD
- Bàn phím và chuột
Bộ máy phay CNC cao cấp OPTImill F 150 dùng cho đào tạo, với bộ điều khiển Siemens Sinumerik 828D, bao gồm công nghệ kẹp Schunk, Mediabloc CFC và lồng an toàn KCR ổn định
Máy phay CNC cao cấp OPTImill F 150 với bộ điều khiển Siemens Sinumerik 828D và bộ thay đổi công cụ 24 khe dao, model F150 HSC
Bộ điều khiển SINUMERIK 828D
Hệ thống bôi trơn làm mát
Số lượng bơm làm mát 3 Pcs
Bơm làm mát mỗi cái 1.27 kW
Dung tích bồn 210 l
Kích thước và trọng lượng
Chiều dài 3000 mm
Chiều rộng / chiều sâu 1950 mm
Chiều cao 2310 mm
Trọng lượng xấp xỉ. 4350 kg
Khả năng khoan / phay
Kích thước đầu cảm biến max 63 mm
Nguồn điện
Điện áp 400 V
Tốc độ chuyển động nhanh
Trục X 24000 mm/min
Trục Y 24000 mm/min
trục Z 24000 mm/min
Mô-men xoắn động cơ ăn dao
Trục X hoạt động liên tục S1 6 nm
Trục Y hoạt động liên tục S1 6 nm
Tốc độ ăn dao
Trục X 10000 mm/min
Trục Y 10000 mm/min
trục Z 10000 mm/min
Bàn phay ngang
Chiều dài bàn 900 mm
Chiều rộng bàn 410 mm
Khoảng cách tối thiểu trục chính dọc - bàn phay 102 mm
Khoảng cách tối đa trục chính dọc - bàn phay 562 mm
Kích thước rãnh chữ T 16 mm
Khoảng cách rãnh chữ T 102 mm
Khả năng chịu tải max 350 kg
Động cơ
Mô-men xoắn động cơ trục chính dọc 11 nm
Độ chính xác
Độ chính xác lặp lại ± 0.005 mm
Độ chính xác định vị ± 0.005 mm
Hành trình
Trục X tự động 760 mm
Trục Y tự động 430 mm
Trục Z tự động 460 mm
Ụ dao
Thiết kế Double arm grab
Số lượng khe công cụ 24 khe
Đường kính dụng cụ max 80 mm
Trọng lượng dụng cụ max 8 kg
Thời gian thay đổi công cụ 2 s
Trục dọc
Tầm với 480 mm
Đầu cặp trục chính SK 40 DIN 69871
Phạm vi tốc độ 10 - 10000 min¯¹
Động cơ truyền động đầu ra hoạt động liên tục S1 9 kW
Động cơ truyền động đầu ra hoạt động S6-30% 12 kW
VPE 1
Phạm vi giao hàng
1- Máy phay CNC cao cấp OPTImill F 150 với bộ điều khiển Siemens Sinumerik 828D và 24 bộ thay đổi công cụ
Art No. 3519011
Công nghệ kẹp Schunk
4 tấm chêm cân máy ISOLOC NTS
Lồng an toàn KCR
2- Robot KUKA KR 6 R900 (Art No. 3519999)
·· sáu trục AGILUS
·· Bộ điều khiển KUKA
Robot công nghiệp KR 6 R900 sixx có tính linh hoạt cao và kích thước lớn
Phạm vi với khả năng chịu tải tối ưu.
- Tải trọng tối đa: 6 kg
- Tầm với tối đa: 901,5 mm
- Số trục: 6
- Độ lặp lại vị trí (ISO 9283): ± 0,03 mm
- Cấp bảo vệ: IP54
- Vị trí lắp đặt: Hệ thống cấp điện tầng lắp đặt bên trong:
- 1 x nguồnkhí được đặt trên các van được đề cập bên dưới
- 1 x nguồn chân không
- 1 x BUS
- 1 x công tắc I/O van trong
- 3 van định hướng 5/2 tích hợp trong tay rô-bốt, dùng để điều khiển kẹp
có thể tìm thấy trên Internet tại: http://www.kuka-robotics.com/de/products/industrial_robots
Đầu đo điện tử để điều chỉnh các trục rô-bốt
Máy phay CNC cao cấp OPTImill F 150 với bộ điều khiển Siemens Sinumerik 828D và bộ thay đổi công cụ 24 khe dao, model F150 HSC
Bộ điều khiển SINUMERIK 828D
Hệ thống bôi trơn làm mát
Số lượng bơm làm mát 3 Pcs
Bơm làm mát mỗi cái 1.27 kW
Dung tích bồn 210 l
Kích thước và trọng lượng
Chiều dài 3000 mm
Chiều rộng / chiều sâu 1950 mm
Chiều cao 2310 mm
Trọng lượng xấp xỉ. 4350 kg
Khả năng khoan / phay
Kích thước đầu cảm biến max 63 mm
Nguồn điện
Điện áp 400 V
Tốc độ chuyển động nhanh
Trục X 24000 mm/min
Trục Y 24000 mm/min
trục Z 24000 mm/min
Mô-men xoắn động cơ ăn dao
Trục X hoạt động liên tục S1 6 nm
Trục Y hoạt động liên tục S1 6 nm
Tốc độ ăn dao
Trục X 10000 mm/min
Trục Y 10000 mm/min
trục Z 10000 mm/min
Bàn phay ngang
Chiều dài bàn 900 mm
Chiều rộng bàn 410 mm
Khoảng cách tối thiểu trục chính dọc - bàn phay 102 mm
Khoảng cách tối đa trục chính dọc - bàn phay 562 mm
Kích thước rãnh chữ T 16 mm
Khoảng cách rãnh chữ T 102 mm
Khả năng chịu tải max 350 kg
Động cơ
Mô-men xoắn động cơ trục chính dọc 11 nm
Độ chính xác
Độ chính xác lặp lại ± 0.005 mm
Độ chính xác định vị ± 0.005 mm
Hành trình
Trục X tự động 760 mm
Trục Y tự động 430 mm
Trục Z tự động 460 mm
Ụ dao
Thiết kế Double arm grab
Số lượng khe công cụ 24 khe
Đường kính dụng cụ max 80 mm
Trọng lượng dụng cụ max 8 kg
Thời gian thay đổi công cụ 2 s
Trục dọc
Tầm với 480 mm
Đầu cặp trục chính SK 40 DIN 69871
Phạm vi tốc độ 10 - 10000 min¯¹
Động cơ truyền động đầu ra hoạt động liên tục S1 9 kW
Động cơ truyền động đầu ra hoạt động S6-30% 12 kW
VPE 1
Phạm vi giao hàng
1- Máy phay CNC cao cấp OPTImill F 150 với bộ điều khiển Siemens Sinumerik 828D và 24 bộ thay đổi công cụ
Art No. 3519011
Công nghệ kẹp Schunk
4 tấm chêm cân máy ISOLOC NTS
Lồng an toàn KCR
2- Robot KUKA KR 6 R900 (Art No. 3519999)
·· Bộ điều khiển KUKA
Robot công nghiệp KR 6 R900 sixx có tính linh hoạt cao và kích thước lớn
Phạm vi với khả năng chịu tải tối ưu.
- Tải trọng tối đa: 6 kg
- Tầm với tối đa: 901,5 mm
- Số trục: 6
- Độ lặp lại vị trí (ISO 9283): ± 0,03 mm
- Cấp bảo vệ: IP54
- Vị trí lắp đặt: Hệ thống cấp điện tầng lắp đặt bên trong:
- 1 x nguồnkhí được đặt trên các van được đề cập bên dưới
- 1 x nguồn chân không
- 1 x BUS
- 1 x công tắc I/O van trong
- 3 van định hướng 5/2 tích hợp trong tay rô-bốt, dùng để điều khiển kẹp
có thể tìm thấy trên Internet tại: http://www.kuka-robotics.com/de/products/industrial_robots
Đầu đo điện tử để điều chỉnh các trục rô-bốt
